一、转角部位为何成为质量薄弱环节

加筋土挡墙直线段施工工艺成熟、质量可控，而转角部位长期是现场质量管控的薄弱环节。无论是90°直角阴阳角还是异形折角，均属于应力集中、受力复杂的关键节点。转角处理不当，常出现面板错台、缝隙开裂、局部滑移、墙体外鼓等问题，直接影响挡墙整体稳固效果。

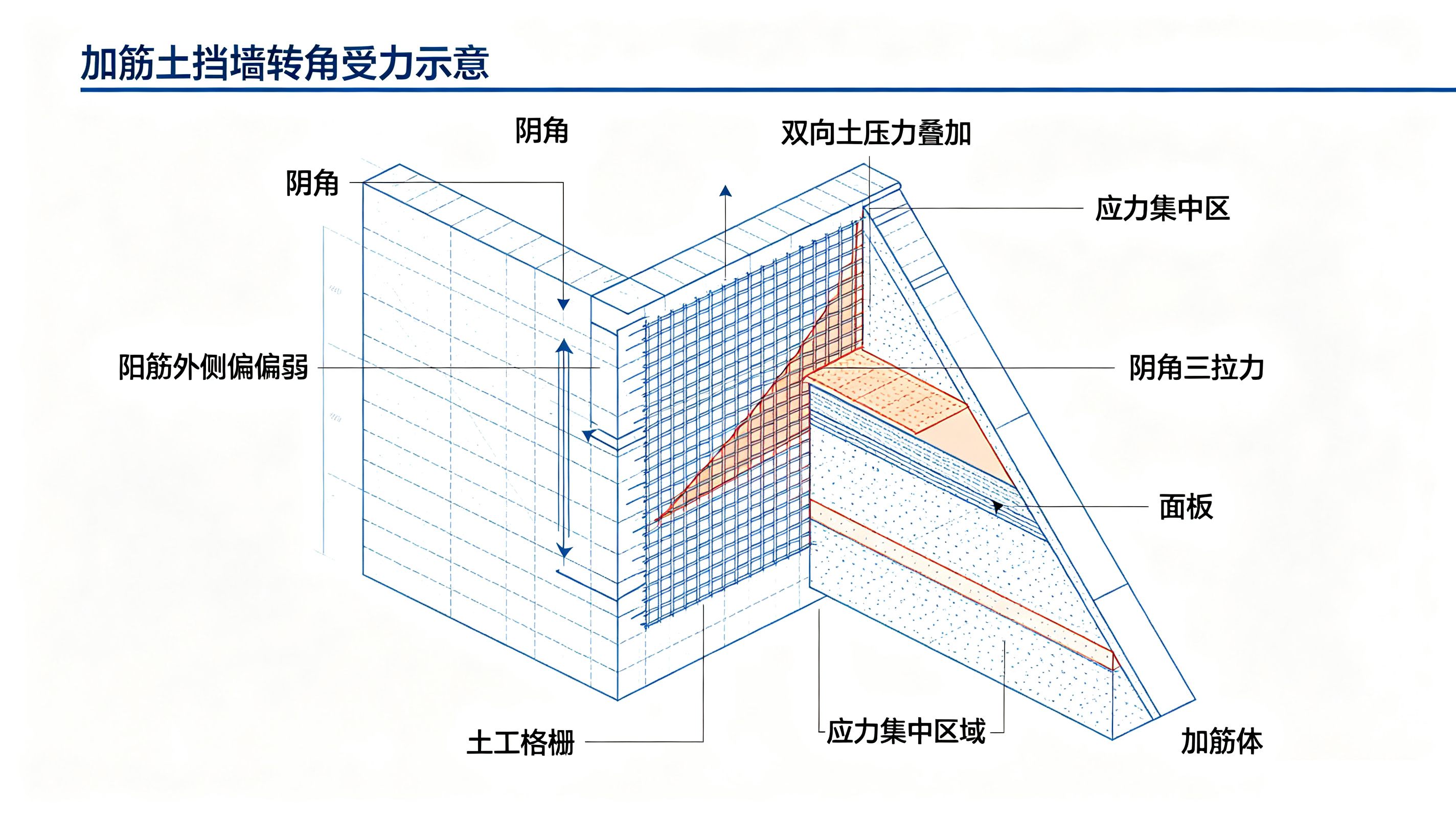

从受力机理分析，转角区域存在双向土压力叠加效应。阳角外侧约束偏弱、侧向拉力偏大，易出现面板外倾、筋材脱锚；阴角极易出现铺设空白区域、搭接长度不足，形成受力薄弱点位。同时转角作业空间狭窄，大型碾压设备难以到位，容易造成局部压实度欠缺、填料松散、层间咬合不足。

值得关注的是，2026年7月1日起施行的JTG/T 3332-2026新规范，首次将“加筋土挡墙”独立成章，系统提出了材料选择、结构形式与构造、设计计算、施工及质量检验等全流程要求。这一修订为转角部位的规范化施工提供了更明确的技术依据。

二、转角部位土工格栅应力分布规律

2.1 “X”形应力分布特征

基于FLAC3D三维数值分析的研究表明，拐角部位土工格栅的最大拉应力分布呈现“X”形，与直线部位土工格栅拉应力平行墙面的分布规律有明显区别，且变形量较直线部位更大。这一发现揭示了转角部位应力传递的复杂性——筋材在转角处承受的并非单一方向的拉力，而是双向拉力的合成与叠加。

2.2 距拐角6米为关键控制区域

研究进一步表明，土工格栅拉应力随着距拐角距离（0～15m）的增大出现先增后减趋势，且在距拐角约6m处达到最大值，15m后变化趋于平缓。这一发现具有重要工程意义：实际施工中应在距拐角6m左右的范围提高设计稳定性，包括加密筋材间距、增设辅筋等措施。

2.3 筋材间距与加筋长度的优化

数值分析还揭示了两个关键参数的优化方向：当筋材间距为0.3m时，拐角部位与直线部位的土工格栅拉应力差异最小，加筋效果最佳；筋材长度8～10m时对减小拐角处土工格栅变形的效果较好。此外，整体增设辅筋可使墙高中下部拐角部位不再是土工格栅拉力最大处，拐角两侧沿墙面延伸大于拐角部位。

三、规范要求与转角筋材铺设标准

JTG/T 3332-2026新规范明确了加筋材料长期性能的折减系数体系，通过总折减系数（RF）确定设计抗拉强度，并给出了不同原材料和填料条件下的推荐系数范围（总折减系数宜为2.0～5.0）。这意味着转角部位的筋材设计不应简单套用产品出厂强度，而需考虑蠕变、施工损伤、老化等因素对长期性能的影响。

对于转角部位的筋材铺设，规范明确要求确保筋材贯通、搭接牢靠、无空缺、无断点，不允许随意截断、窄幅铺设或单边铺设。

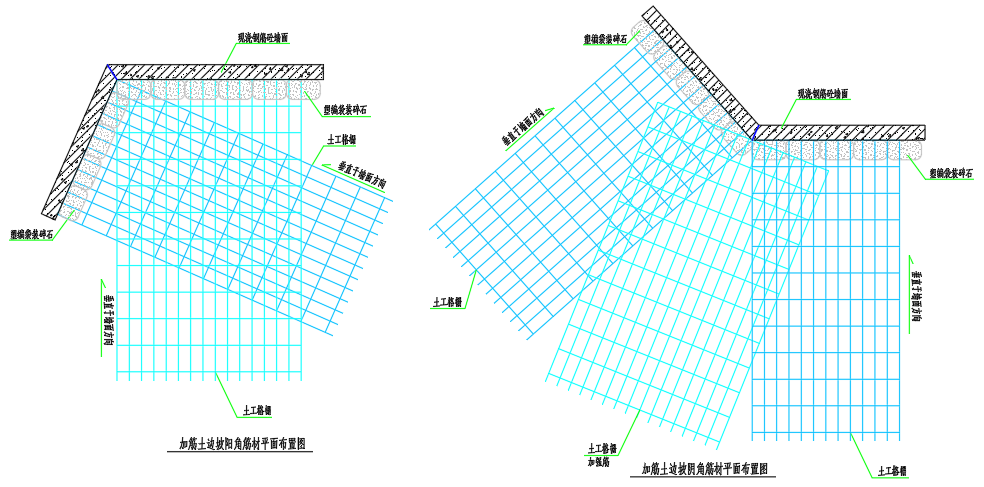

阳角处理要求： 采用双向通长格栅铺设，转角处设置重叠搭接结构，保障双向拉力有效传递。重叠筋材之间铺设薄层粗砂隔离，防止筋材相互摩擦损耗，保证各自受力独立、锚固充足。相关规范规定，岸壁内转角处交叉的加筋材料间应采用填料上下隔开，填料厚度宜大于50mm。

阴角处理要求： 阴角转角交汇处易形成三角空白区，施工中必须增补异形筋材填补空缺，杜绝留白、少铺、简铺等不规范操作。同时延长筋材向内锚固长度，消除受力薄弱区域，完善整体加筋体系。

相邻墙面夹角要求： 相邻墙面间的内夹角不宜小于70°，筋材之间连接或筋材与墙面板连接时，连接应牢固可靠，并与筋材有相同的耐腐蚀性能。

四、标准化施工工艺

4.1 精准放线定位

施工前复核轴线走向、转角角度、面板控制线，清晰标记每层筋材铺设范围与搭接区域。摒弃经验化施工，保障转角线型平顺、尺寸精准。对于复杂转角，可利用全站仪和GPS定位仪进行转角坐标点的精确定位。

4.2 分层错缝铺设

转角面板采用错缝砌筑，规避上下通缝，提升结构整体性与抗变形能力。格栅铺设做到随铺随压，同步校正面板垂直度与顺直度，抵消填筑压实产生的微量变形。

4.3 精细化分层压实

转角作业空间狭窄，大型碾压设备难以到位。规范要求，距面板1.0m范围内及拐角处严禁用重型机械碾压，宜用5t以下压路机或振动夯等轻型机械压实。压实度要求为：距面板1.0m范围内的压实度不小于90%，其余范围内的压实度不小于95%。碾压时应先从筋带长度的二分之一处开始，向筋带尾部碾压，然后再从二分之一处向墙边碾压。碾压时压路机运行方向宜垂直于筋带，下一次碾压的轮迹与上一次轮迹重叠宽度不应小于轮宽的1/3。

4.4 筋材铺设与防护

筋带在运输、保管、加工中应尽量防止阳光照射，筋带铺设时尽量缩短暴露时间，及时用填料覆盖，施工时暴露总时间不得超过8小时。加筋体每层碾压完成后进行压实度检查，检测点数按每500m²或每50m长工程段不少于3个点，检测点应相互错开、随机选定，面板后1m范围内至少有1个检测点。

五、转角施工常见误区与规避要点

结合规范标准与现场实操经验，转角施工需严守以下底线：

杜绝筋材随意截断、短距离铺设、单边铺设。 转角处筋材必须贯通或可靠搭接，不得形成受力断点。

杜绝阴角留白、搭接长度不达标。 阴角三角空白区必须用异形筋材填补，搭接长度应满足设计要求。

杜绝转角区域超厚虚铺、碾压不到位。 分层压实厚度应严格控制，转角区域应采用小型夯实设备补压到位。

此类不规范操作短期无明显问题，长期会引发转角开裂、错位、局部滑移等结构缺陷。

六、转角施工对筋材的技术要求

转角部位的特殊受力条件，对土工格栅等加筋材料提出了更高要求：

抗拉强度与节点强度匹配。 转角处筋材承受双向拉力，节点连接强度必须与筋材本体强度相匹配，避免在连接处形成薄弱环节。高强铆接土工格室等产品采用铆接工艺，连接处刚性支撑效果较好，抗拉强度可达200MPa，断裂延伸率小于15%，适用于对节点强度要求较高的转角部位。

蠕变性能控制。 转角区域长期处于高应力状态，筋材蠕变性能直接影响长期变形控制效果。应选用蠕变折减系数较低的产品，并在设计中充分考虑长期性能衰减。

施工损伤容忍度。 转角区域铺设和压实空间受限，筋材应具备较高的抗施工损伤能力。新规范给出了不同填料类型下的施工损伤折减系数推荐值，其中土工格栅在砾类土中的施工损伤折减系数为1.2～1.6。

七、常见问题解答

Q1：加筋土挡墙转角处，筋材为什么不能随意截断？

转角处筋材承受双向拉力，随意截断会形成受力断点，导致拉力无法有效传递。规范要求筋材贯通或可靠搭接，阳角需采用双向通长格栅铺设，阴角需增补异形筋材填补空缺。

Q2：转角部位土工格栅的应力分布有什么特点？

三维数值分析表明，拐角部位土工格栅最大拉应力分布呈现“X”形，与直线部位平行墙面的分布规律有明显区别，变形量显著大于直线部位。距拐角约6m处外缘拉应力最大，是变形控制的重点区域。

Q3：阳角和阴角的处理方式有什么区别？

阳角外侧约束偏弱，需采用双向通长格栅加重叠搭接结构，重叠筋材之间铺设薄层粗砂隔离；阴角易形成三角空白区，必须增补异形筋材填补空缺，并延长向内锚固长度。

Q4：转角区域的压实度标准是什么？

距面板1.0m范围内的压实度不应小于90%，其余范围内的压实度不应小于95%。转角区域因空间受限，应采用5t以下压路机或振动夯等轻型机械分层补压。

Q5：转角施工中哪些操作容易引发质量问题？

筋材随意截断、短距离铺设、单边铺设；阴角留白、搭接长度不达标；转角区域超厚虚铺、碾压不到位。这些不规范操作短期无明显问题，长期会引发转角开裂、错位、局部滑移。

Q6：转角区域筋材选型应注意哪些性能指标？

应重点关注抗拉强度、节点强度、蠕变性能和抗施工损伤能力。转角处应力集中、施工空间受限，筋材应具备较高的抗施工损伤容忍度，蠕变折减系数应满足长期变形控制要求。

Q7：加筋土转角施工的关键控制点有哪些？

核心是三点：填补受力盲区（阴角增补异形筋材）、优化搭接锚固（阳角双向通长铺设加粗砂隔离）、细化压实管控（轻型机械分层补压）。直线段决定基础施工质量，转角节点决定整体结构稳固性。

Q8：转角部位筋材间距如何优化？

数值分析表明，筋材间距为0.3m时，拐角部位与直线部位的土工格栅拉应力差异最小，拐角部位的变形程度减弱，挡墙稳定性提高。小于0.3m时加筋效果不明显，故0.3m为推荐最佳值。

参考文献

[1] 中华人民共和国交通运输部. 公路土工合成材料应用技术规范：JTG/T 3332-2026[S]. 北京：人民交通出版社，2026.

[2] 中华人民共和国住房和城乡建设部. 土工合成材料应用技术规范：GB/T 50290-2014[S]. 北京：中国计划出版社，2015.

[3] 任俊姣，龙建辉，孙自强，等. 加筋土挡墙拐角处顶层格栅拉应力影响因素分析[J]. 煤炭科学技术，2022，50(5)：126-134.

[4] 中华人民共和国交通运输部. 公路路基设计规范：JTG D30[S]. 北京：人民交通出版社.

[5] 中华人民共和国交通运输部. 公路工程土工合成材料试验规程：JTG 3460[S]. 北京：人民交通出版社.
